项目/型号 | JSA-AIPTU81A60-45B | JSA-AIPTU81A60-45P | JSA-AIPTU81A60-45D |
版本分类 | 标准版 | 专业版 | 开发版 |
云
台
参
数 | 最大承载 | ≤60kg |
承载方式 | 顶载 |
传动方式 | 蜗轮蜗杆传动 |
水平范围 | 0°~360°连续旋转 |
垂直范围 | -45°~45° |
水平速度 | 0.01°~15°/S |
垂直速度 | 0.01°~7°/S |
重复精度 | +0.1° |
预 置 位 | ≤200 |
通讯协议 | Pelco D |
波 特 率 | 9600/可选购定制19200、115200 |
地 址 码 | 1 |
数据回传 | 支持角度方位数据查询或实时回传(二选一切换)，实时回传频率:50ms/次，可选购定制10ms/次或20ms/次版本 |

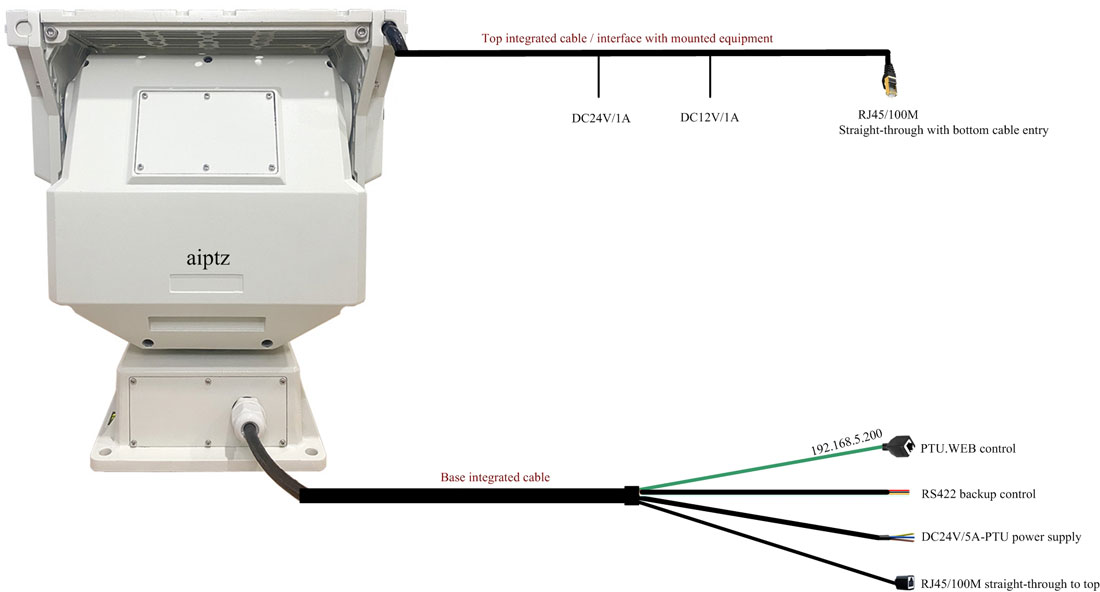

顶部出线 | DC24V*1/1A、DC12V*1/1A;滑环直通线:RJ45/100Mb*1 |
底部进线 | DC24V*1/5A、RS422*1、RJ45/100M (PTU操控)*1、GND*1,滑环直通线:RJ45/100Mb*1 |
管
控
系
统
模
块 | 运行内存 | 1G | 2G | 4G |
存储空间 | 8G | 16G | 32G |
操作系统 | Linux |
系统架构 | Browser/Server，浏览器/服务器模式 |
网络协议 | DHCP、http、https、DNS、NTP、TCP、IGMP |
云台协议 | PELCO_D、AIPTZ |
PC客户端 | 支持 | 支持 | 支持 |
移动客户端 | 不支持 | 支持 | 支持 |
API 接口 | 不支持 | 不支持 | 提供API接口说明和代码示例 |
并发连接 | ≤10 | ≤50 | ≤100 |
日志保存 | ≤5000条 | ≤20000条 | ≤100000条 |
WEB
云
台
操
控 | 设备状态 | 设备波特率/地址码、在线状态、当前用户、当前位置 |
基本操作 | 上/下、左/右、左上/左下、右上/右下、停止操作键 |
角度控制 | 水平或垂直输入指定绝对角度值然后手动执行 |
查询回传 | 发送水平或垂直角度查询操作键，回复显示输出当前值 |
实时回传 | 按指定频率回传并显示输出当前的水平和垂直角度值 |
调用速度 | 通过进度条设定水平或垂直的运行步长等级（速度） |
预 置 位 | 设置、删除、调用预置位操作 |
A/B线扫 | 设置水平A点和B点位置，实现两点间的水平线性扫描 |
水平环扫 | 支持水平连续旋转扫描，扫描速度可设定 |
自动巡航 | 支持编程≤8组巡航组，每组支持≤16个预置点，每个预置点停留时间可独立设置 |
守望任务 | 可设定和执行守望计划任务，支持守望预置位、线扫、水平旋转、巡航组 |
断电记忆 | 支持记忆断电前10秒所在的位置，上电恢复后并自动回到所在位置 |
0 度重设 | 支持把当前所在的点设置为水平或垂直的0度位（仅管理员可操作) |
重新启动 | 支持一键重新启动设备（仅管理员可操作) |
恢复设定
| 清除当前设置，恢复出厂值配置（仅管理员可操作) |
指令展示 | 指令状态区实时显示系统运行的指令动作，方便开发人员快速熟悉相关指令，提升集成效率 |
权限管理 | 区分管理组和操作组成员，可设定不同用户组对不同功能模块的操作限限 |
系统日志 | 记录产生登录和操作记录日志，可根据日期时间查询对应日志 |
其
它
参
数 | 供电规格 | DC24V/5A; ≤120W |
工作温度 | -35°C~65°C |
工作湿度 | <90%RH |
防护等级 | IP66 |
设备重量 | ≈21kg |
设备尺寸 | 340mm×206mm×390mm |
