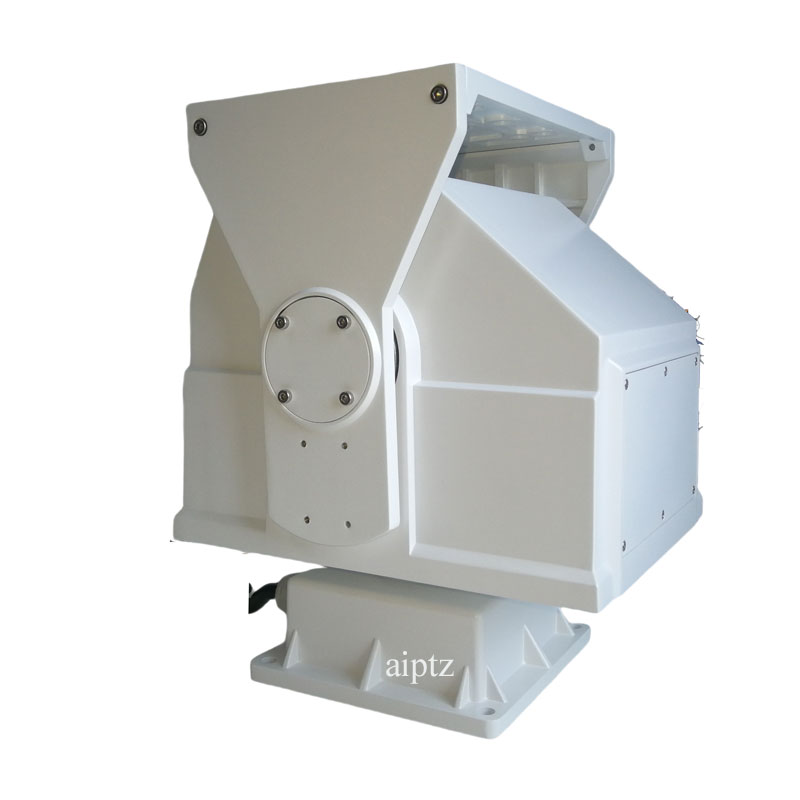

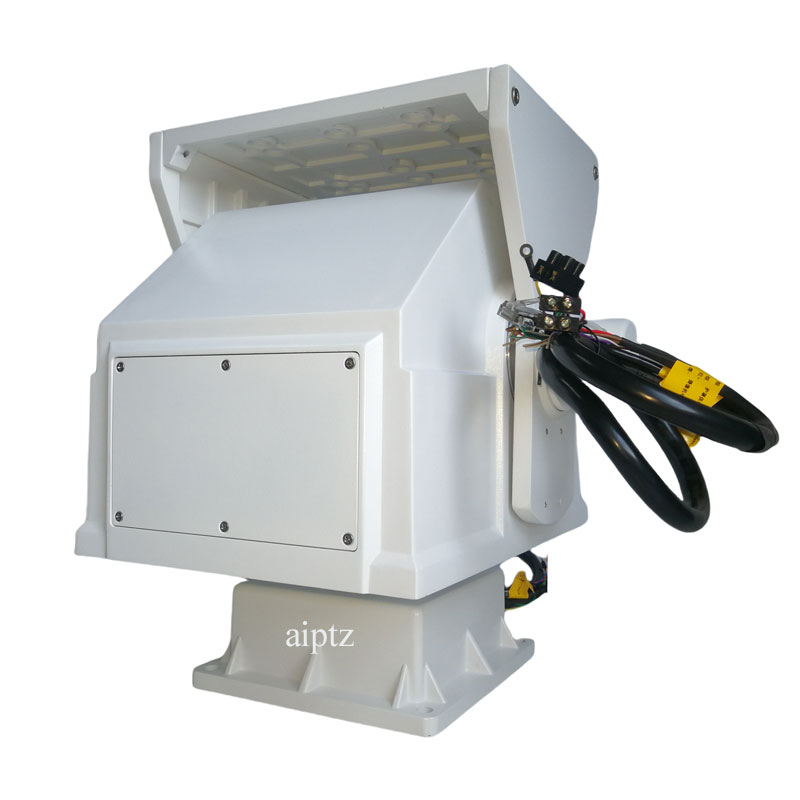

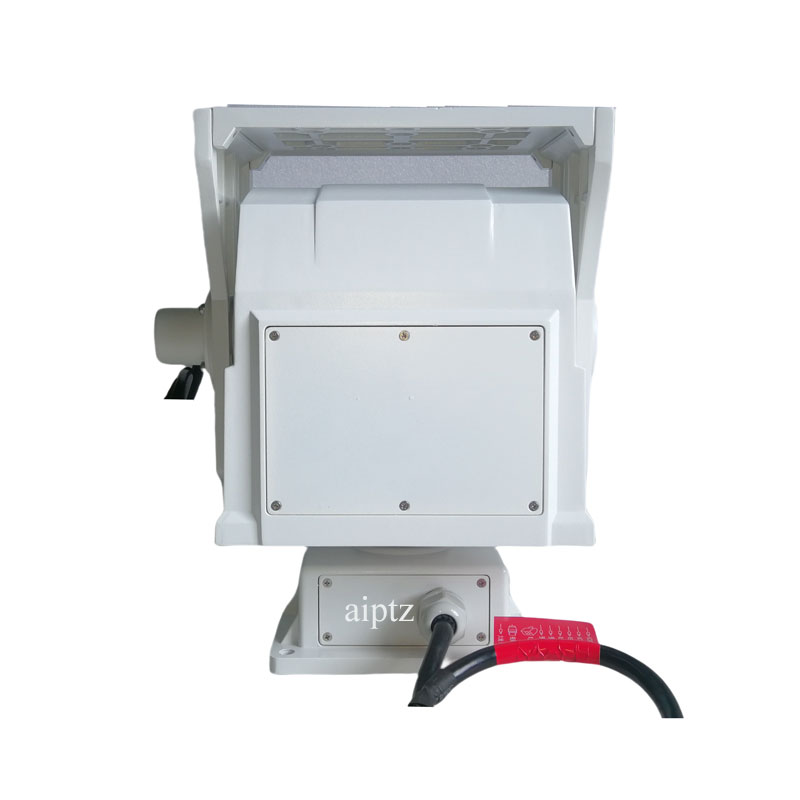

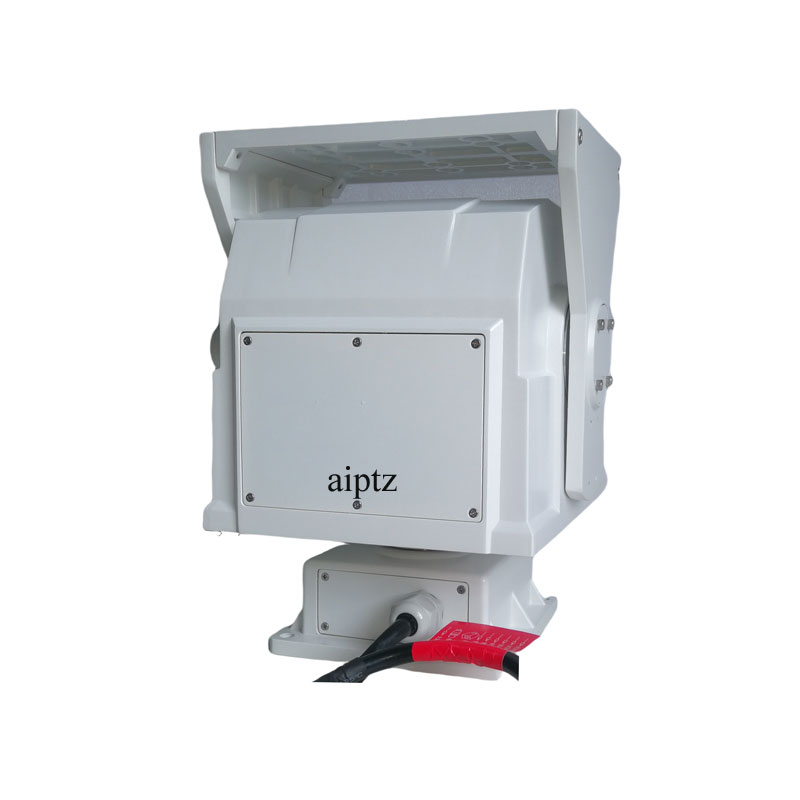

22~35kg高清度云台,蜗杆传动支持自锁适用于云台摄像机-雷达转台-天线云台-机器人云台集成


设备净重： ≈15kg
最大承载： 22~35kg
供货周期： 6~12工作日
规格型号： JSA-EFPTZDU31系列
产品详情



█ 规格参数


规格型号

JSA-EFPTZDU31系列

最大承载

22~35kg范围内可选

承载方式

顶载

传动方式

蜗轮蜗杆传动

水平范围

水平0°～360° 连续旋转

垂直范围

-75°~40°范围内可选

水平速度

0.1°～40°/S或0.01°～40°/S

垂直速度

0.1°～20°/S或0.01°～20°/S

重复精度

±0.1°，[可定制±0.01°]

预 置 位

≤200

巡航扫描

支持

扫描模式

巡航扫描/自动扫描

镜头预置

支持，可适应多种镜头

通讯协议

Pelco_D协议

波 特 率

9600

地 址 码

缺省为1

底部进线

标配：AC24V*1、RS485*1、RJ45*1、地线*1；可选按需定制其它线

顶部出线

标配：AC24V*1、DC12V*1、RS485*1、RJ45*1、地线*1；可选按需定制其它线

数据回传

支持实时角度方位回传

供电规格

-40℃~+70℃

工作温度

AC24V±20% 50/60HZ；≤100W

工作湿度

<90%RH

防雷规格

支持设备级防雷，电源4000V,通讯视频信号2000V

防护等级

标配IP66; 可选防盐雾处理

整机重量

≈15kg

整机尺寸

227mm×260mm×333mm(L*W*H)


█ 产品尺寸


█ 订货型号


产品型号
载重
/Kg
角度范围
速度范围
重复
精度
数据回传
顶部出线
底部进线
水平
垂直
水平
垂直
JSA-EFPTZDU3122
22
0°~360°
-75°~40°
0.1°～15°/S
0.1°～7°/S
±0.1°
查询回传
RS485*1, 地线*1
RJ45*1[4芯百兆]
AC24V*1 , DC12V*1		AC24V*1
RS485*1,地线*1
RJ45*1[4芯百兆]
JSA-EFPTZDU3135
35
JSA-EFPTZDU31H22
22
0°~360°
-75°~40°
0.01°～40°/S
0.01°～20°/S
±0.01°
实时回传

RS422*1, 地线*1
RJ45*1[4芯百兆]
AC24V*1 , DC12V*1		AC24V*1
RS422*1,地线*1
RJ45*1[4芯百兆]
JSA-EFPTZDU31H35
35
项目定制款
根据客户项目需求在标款的基础上做定个性化定制，定制范围包括角度、速度、进线、出线、软件功能等
