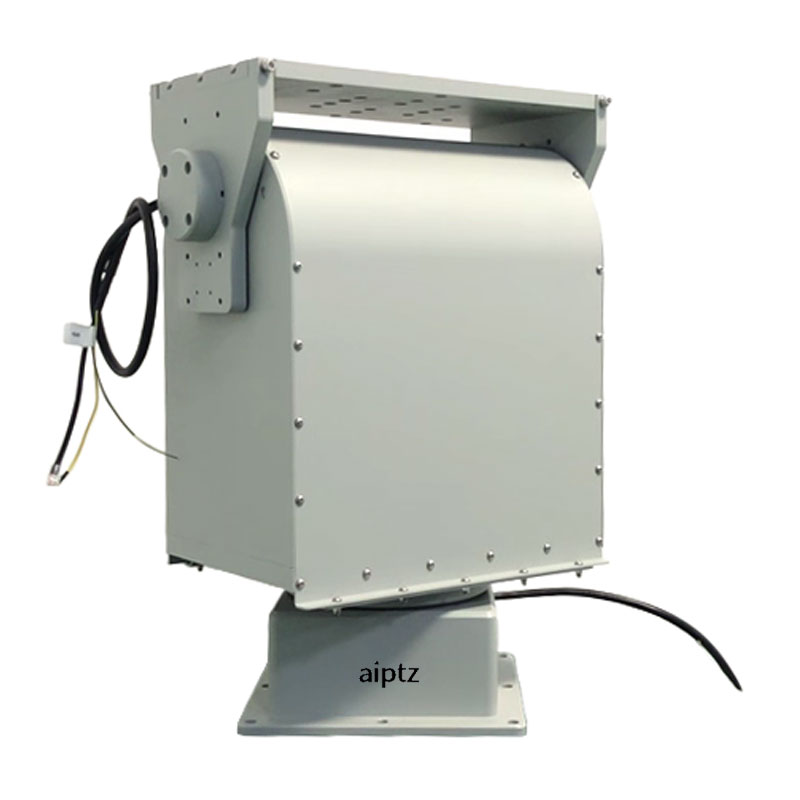

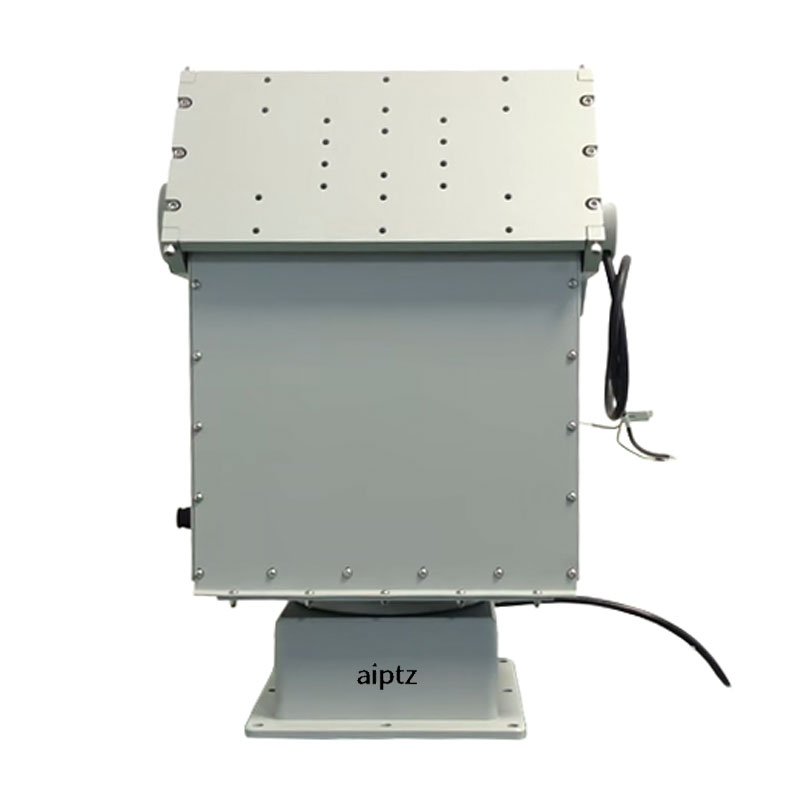

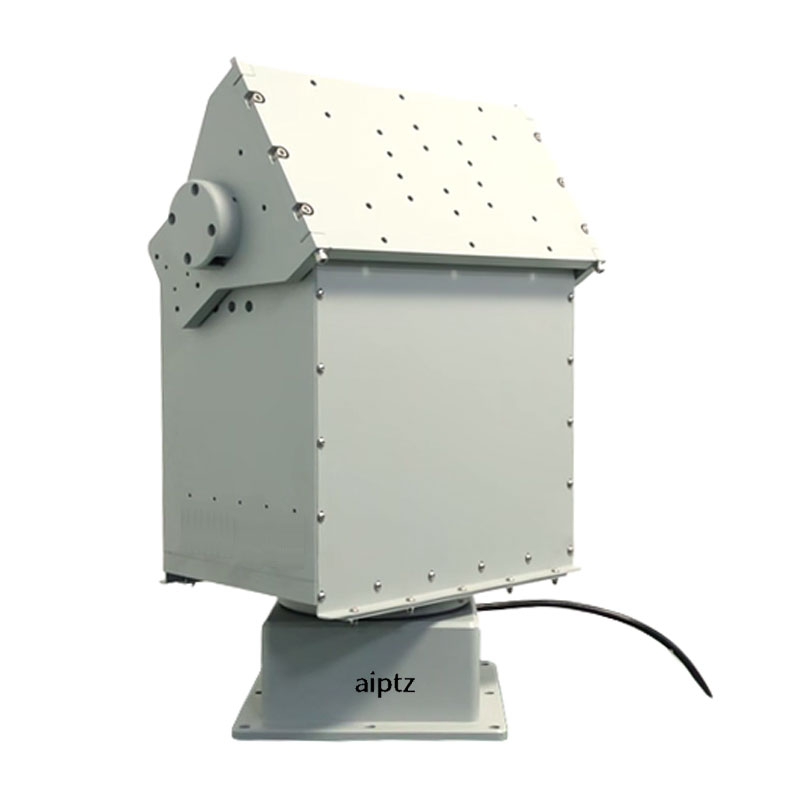

120Kg低速大扭矩高精度云台-俯仰±45°磁编码器重复精度±0.05°

产品详情

█ 规格参数

规格型号	JSA-EFPTZDU12120-H
最大承载	≤120kg
承载方式	顶载
传动方式	高强度蜗轮蜗杆传动
水平范围	0°～360°连续旋转
垂直范围	-45°~45°
水平速度	0.01°～7°/S
垂直速度	0.01°～7°/S
重复精度	相对云台自身水平和垂直0°位：预置位重复精度为±0.05°/集成编码器
预置位	≤200
巡航扫描	支持
扫描模式	巡航扫描/自动扫描
镜头预置	支持，可适应多种镜头
通讯协议	Pelco_D
波特率	9600
地址码	1
底部进线	DC48V1、RS4221、RJ451、地线1；可选按需定制其它线
顶部出线	DC48V1、DC12V1、RS4221、RJ451、地线*1；可选按需定制其它线
数据回传	支持角度方位数据实时或查询回传
供电规格	DC48V；≤200W
工作温度	-35℃~+65℃
工作湿度	<90%RH
防雷规格	支持设备级防雷，电源4000V,通讯视频信号2000V
防护等级	标配IP66; 可选防盐雾处理
整机重量	≈45kg
整机尺寸	337264469mm

█ 产品尺寸

智能云台

█ 订货型号

产品型号	载重/Kg	角度范围		速度范围		重复精度	数据回传	顶部出线	底部进线
		水平	垂直	水平	垂直
JSA-EFPTZDU12100-S	100	0°~360°	-60°~60°	0.1°～15°/S	0.1°～7°/S	±0.1°	实时回传	DC48V1 DC12V1 RS4221 公共地线1 RJ45*1[4芯百兆]	DC48V1 RS4221 公共地线1 RJ451[4芯百兆]
JSA-EFPTZDU12120-S	120		-45°~45°
JSA-EFPTZDU12130-S	130		-30°~30°
JSA-EFPTZDU12100-H	100	0°~360°	-60°~60°	0.01°～15°/S	0.01°～7°/S	±0.05°
JSA-EFPTZDU12120-H	120		-45°~45°
JSA-EFPTZDU12130-H	130		-30°~30°
项目定制款	根据客户项目需求在标款的基础上做定个性化定制，定制范围包括角度、速度、进线、出线、软件功能等
