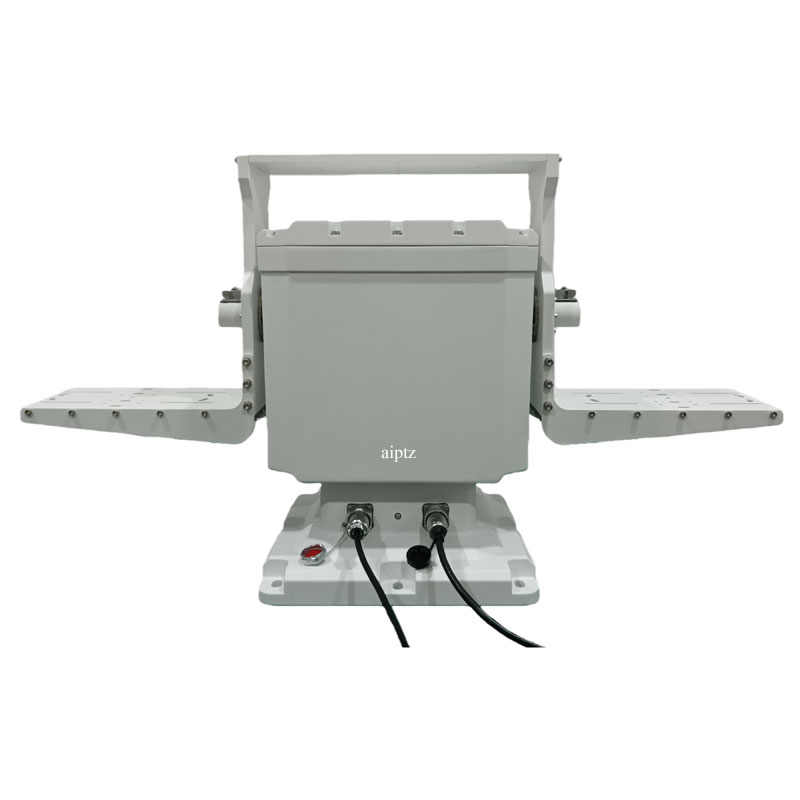

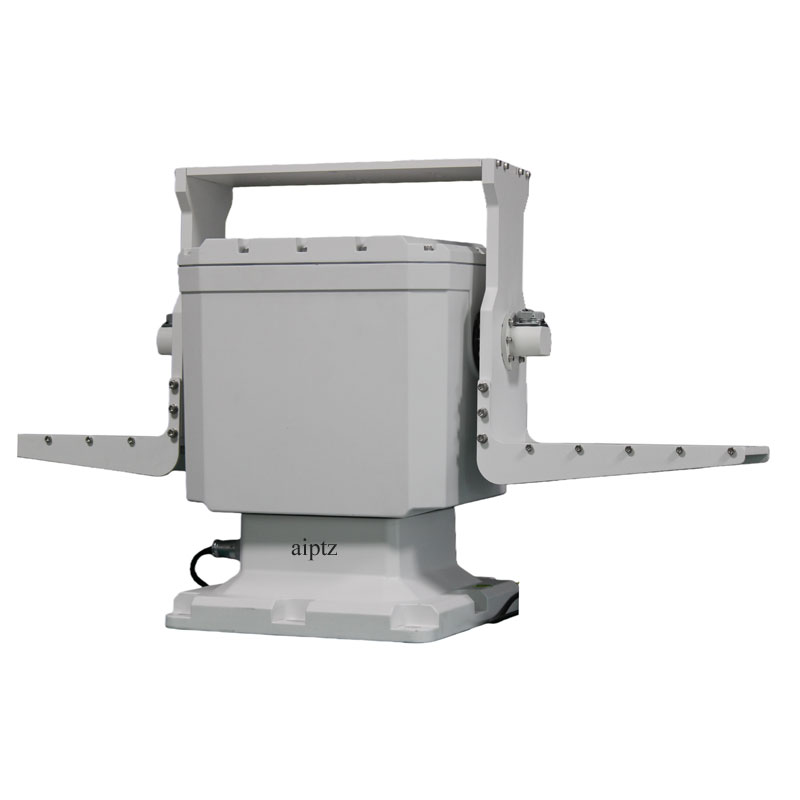

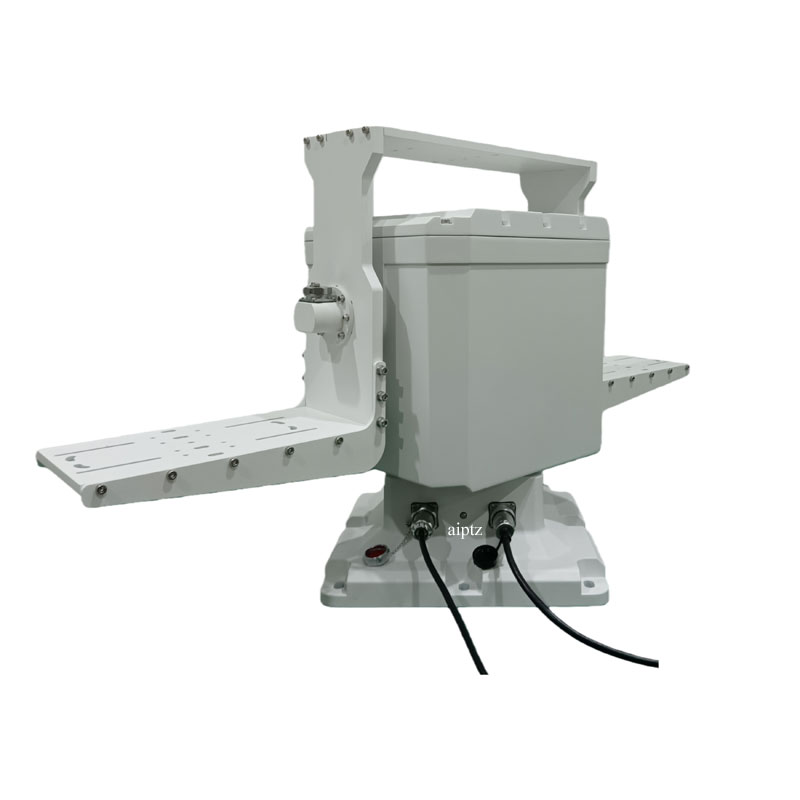

100Kg双侧载重型云台-闭环伺服谐波传动1000M滑环线±0.003°精度

产品详情

█ 规格参数

规格型号	JSA-EFPTZDUSO5D100K	JSA-EFPTZDUSO5D100AK
承载方式	双侧载 [左、右各占总承载的一半]
最大承载	≤40kg
传动方式	高精度闭环伺服电机谐波传动-[电机集成磁编码器]
水平范围	0°～360°连续旋转
垂直范围	-90°~90°
水平速度	≤100°/S
垂直速度	≤60°/S
重复精度	相对云台自身水平和垂直0°位：水平±0.003°；垂直±0.003°
预置位	≤200
巡航扫描	支持
通信接口	RS422
通讯协议	Pelco_D
波特率	9600
地址码	1
底部进线	DC48V/1、RS4221、GND1、直通线：10/100M1	DC48V/1、RS4221、GND1、直通线：100/1000M1
顶部出线	左载：DC24V/2A1、RS4221、GND1、直通线：10/100M1	左载：DC24V/2A1、RS4221、GND1、直通线：100/1000M1
	右载：DC24V/2A1、RS4221、GND1、直通线：10/100M1	右载：DC24V/2A1、RS4221、GND1、直通线：100/1000M1
数据回传	支持角度方位数据实时或查询回传
供电规格	DC48V ±10% ；≤180W
工作温度	-40℃~+70℃
工作湿度	<90%RH
防雷规格	支持设备级防雷，电源4000V,通讯视频信号2000V
防护等级	IP67
整机重量	≈43kg
整机尺寸	5611034303
定制版本	支持在标款的基础上进行个性按需定制，定制联系：aiptz@jsa-cctv.com、微信：A380487881

█ 产品尺寸
