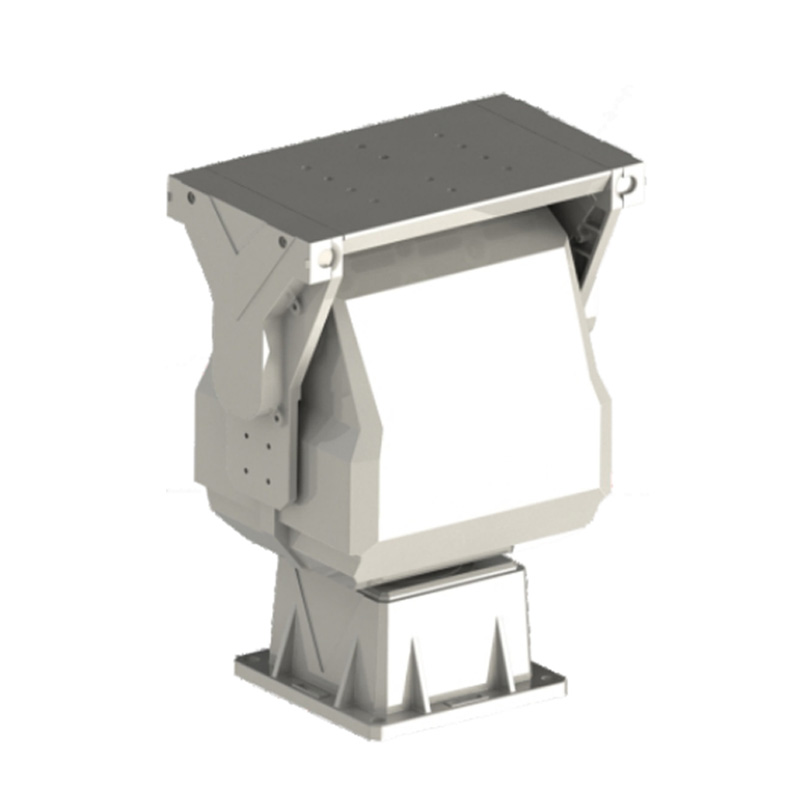

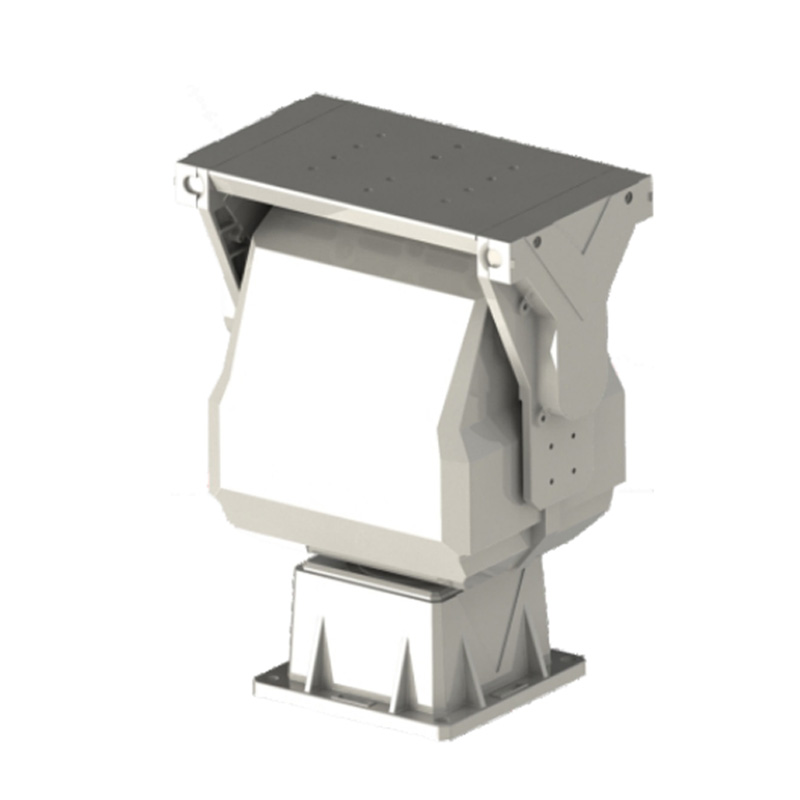

20~40Kg高速云台稳定器,涡轮蜗杆加正时皮带传动方式,支持Pelco云台协议和阻滞扭转振动反向自锁


设备净重： ≈16kg
最大承载： 20~40kg
供货周期： 8~15工作日
规格型号： JSA-EFPTZDU84系列
产品详情

█ 规格参数


规格型号

JSA-EFPTZDU84系列

最大承载

≤40kg范围内可选

承载方式

顶载

传动方式

高强度蜗轮蜗杆传动

水平范围

0°～360°连续旋转

垂直范围

-80°~80°范围内可选

水平速度

0.1°～60°/S或0.01°～60°/S

垂直速度

0.1°～30°/S或0.01°～30°/S

重复精度

±0.1°，[可定制±0.01°]

预 置 位

≤200

巡航扫描

支持

扫描模式

巡航扫描/自动扫描

镜头预置

支持，可适应多种镜头

通讯协议

Pelco_D协议

波 特 率

2400

地 址 码

缺省为1

底部进线

标配：AC24V*1、RS485*1、RJ45*1、地线*1；可选按需定制其它线

顶部出线

标配：AC24V*1、DC12V*1、RS4852*1、RJ45*1、地线*1；可选按需定制其它线

数据回传

可选配支持角度方位数据实时或查询回传

供电规格

AC24V±20% 50/60HZ；≤100W

工作温度

-35℃~+65℃

工作湿度

<90%RH

防雷规格

支持设备级防雷，电源4000V,通讯视频信号2000V

防护等级

标配IP66; 可选防盐雾处理

整机重量

≈16kg

整机尺寸

160mm×281mm×367mm



█ 产品尺寸

载重云台

█ 订货型号


产品型号
载重
   /Kg
角度范围
速度范围
重复
   精度
数据回传
顶部出线
底部进线
水平
垂直
水平
垂直
JSA-EFPTZDU8420
20
0°~360°
-80°~80°
0.1°～60°/S
0.1°～60°/S
±0.1°

可选

查询回传

AC24V*1
   DC12V*1
   RS485*1
   公共地线*1
   RJ45*1[4芯百兆] 		AC24V*1
   RS485*1
   公共地线*1
   RJ45*1[4芯百兆]
JSA-EFPTZDU8430
30
-60°~60°
JSA-EFPTZDU8440
40
-45°~45°
JSA-EFPTZDU84H20
20
0°~360°
-80°~80°
0.01°～60°/S
0.01°～30°/S
±0.01°

可选

实时回传

AC24V*1
   DC12V*1
   RS422*1
   公共地线*1
   RJ45*1[4芯百兆] 		AC24V*1
   RS422*1
   公共地线*1
   RJ45*1[4芯百兆]
JSA-EFPTZDU84H30
30
-60°~60°
JSA-EFPTZDU84H40
40
-45°~45°
项目定制款
根据客户项目需求在标款的基础上做定个性化定制，定制范围包括角度、速度、进线、出线、软件功能等

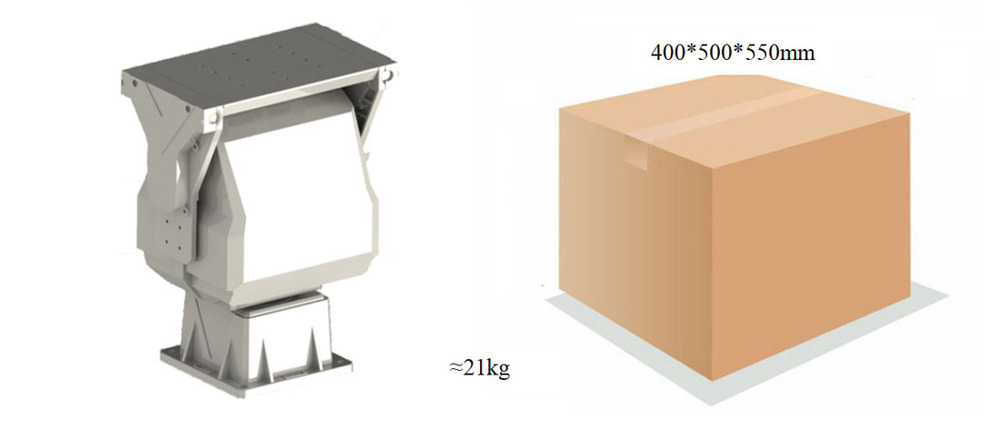

█ 物流包装信息
