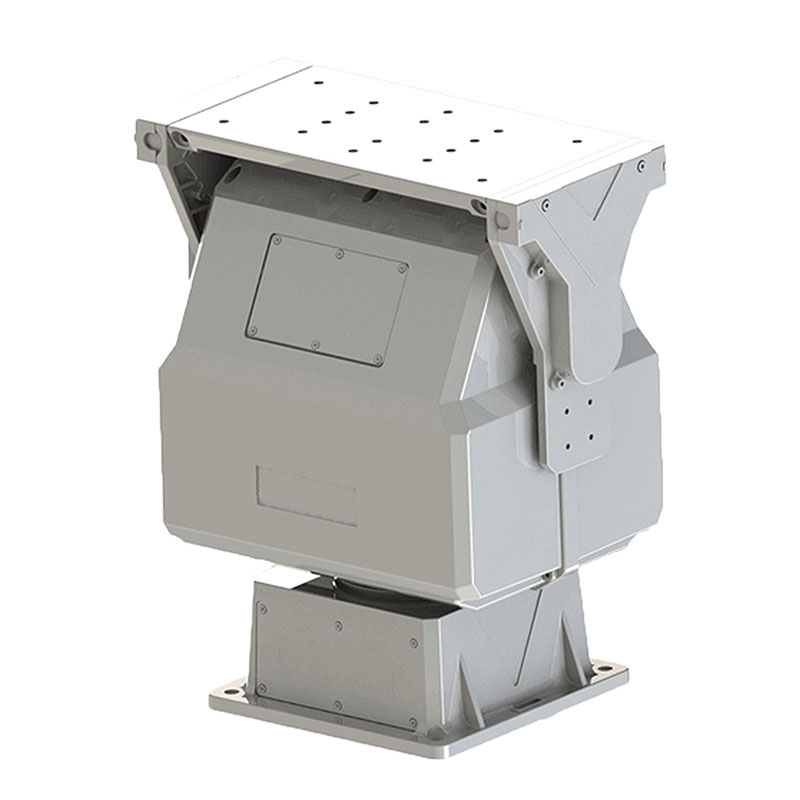

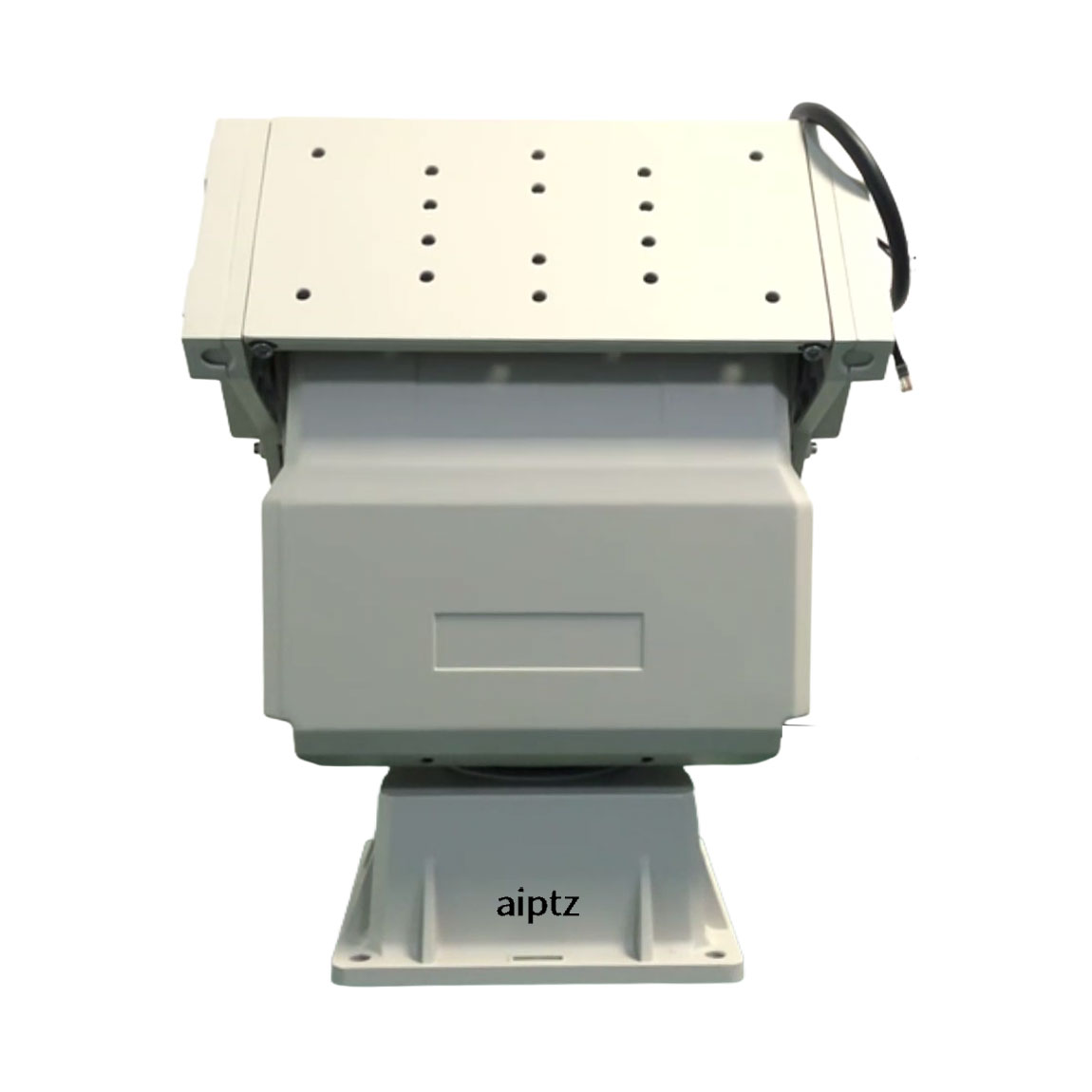

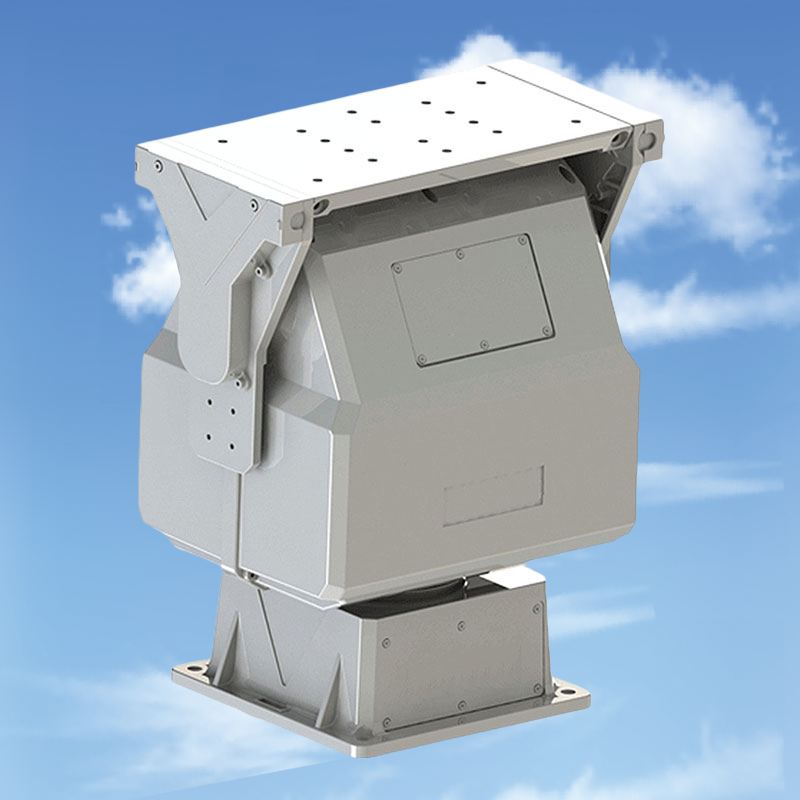

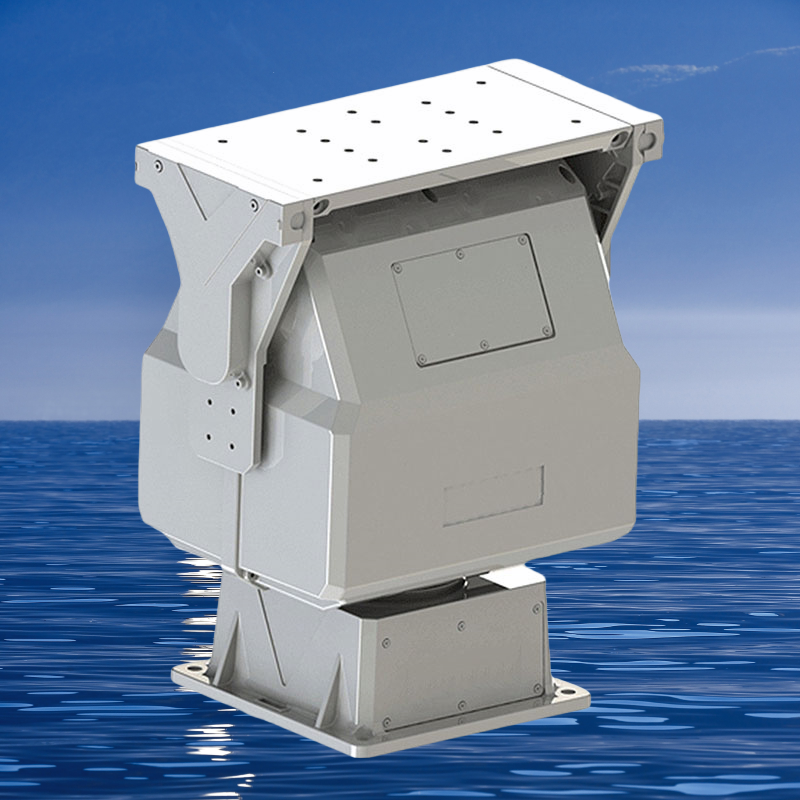

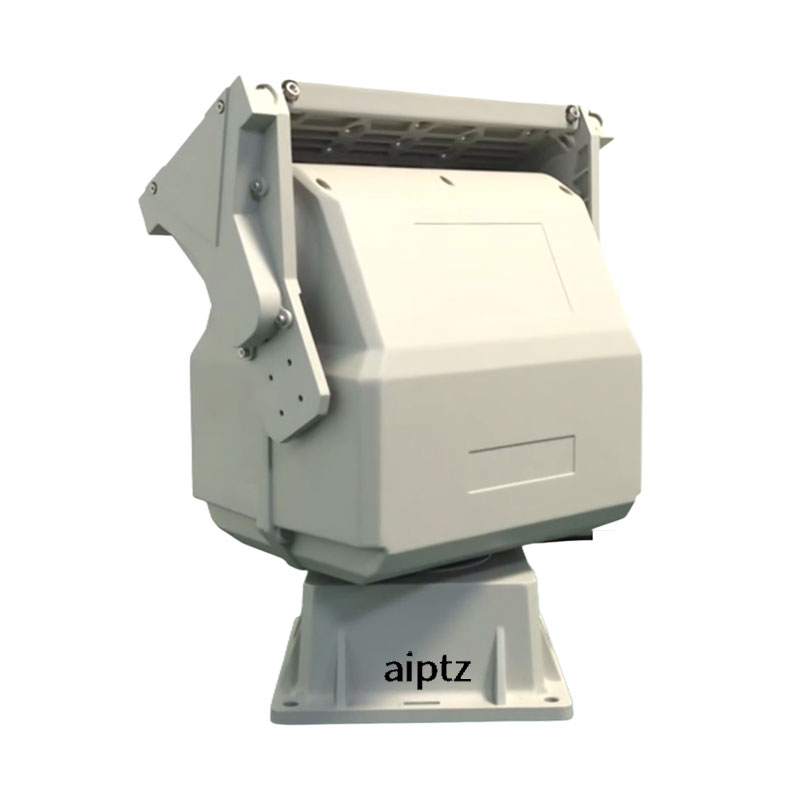

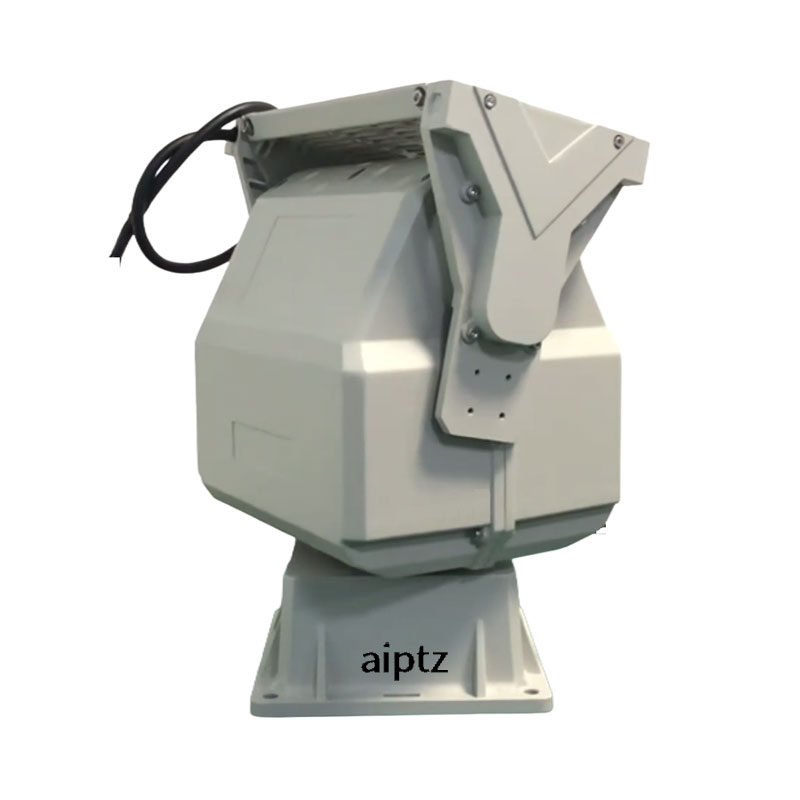

90Kg低速大扭矩重型云台,蜗轮蜗杆传动阻滞扭转振动反向自锁-RS485可选RS422接口支持Pelco_D协议和可选方位数据回传


设备净重： ≈33kg
最大承载： 90kg
供货周期： 10~20工作日
规格型号： JSA-EFPTZDU89系列
产品详情






█ 规格参数


规格型号

JSA-EFPTZDU89系列

最大承载

≤90kg范围内可选

承载方式

顶载

传动方式

高强度蜗轮蜗杆传动

水平范围

0°～360°连续旋转

垂直范围

-60°~60°范围内可选

水平速度

0.1°～15°/S或0.01°～7°/S

垂直速度

0.1°～7°/S或0.01°～7°/S

重复精度

±0.1°，[可定制±0.05°]

预 置 位

≤200

巡航扫描

支持

扫描模式

巡航扫描/自动扫描

镜头预置

支持，可适应多种镜头

通讯协议

Pelco_D协议

波 特 率

2400

地 址 码

缺省为1

底部进线

标配：DC48V*1、RS422*1、RJ45*1、地线*1；可选按需定制其它线

顶部出线

标配：DC48V*1、DC12V*1、RS422*1、RJ45*1、地线*1；可选按需定制其它线

数据回传

支持角度方位数据实时或查询回传

供电规格

DC48V；≤200W

工作温度

-35℃~+65℃

工作湿度

<90%RH

防雷规格

支持设备级防雷，电源4000V,通讯视频信号2000V

防护等级

标配IP66; 可选防盐雾处理

整机重量

≈35kg

整机尺寸

224(L)*341(W)*403(H)

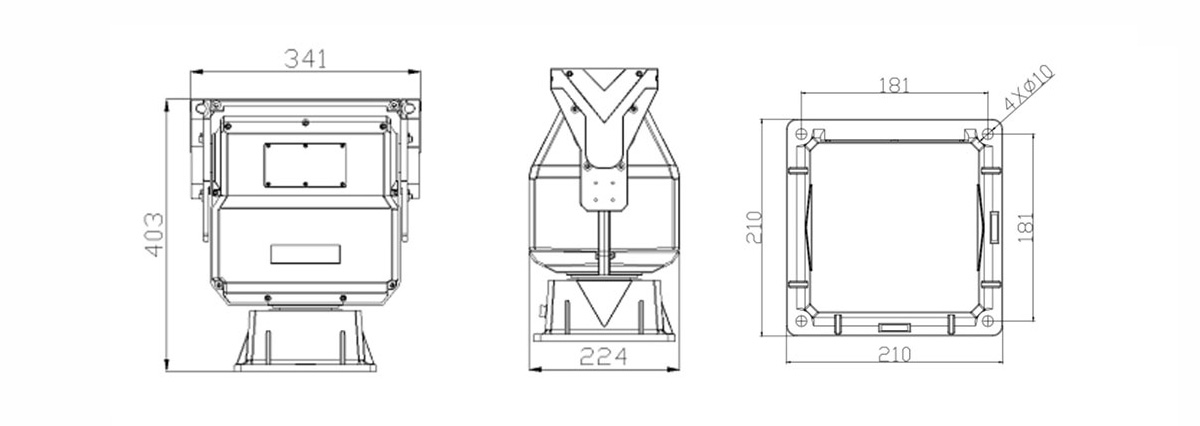

█ 产品尺寸


载重云台

█ 订货型号


产品型号
载重
/Kg
角度范围
速度范围
重复
精度
数据回传
顶部出线
底部进线
水平
垂直
水平
垂直
JSA-EFPTZDU8970
70
0°~360°
-60°~60°
0.1°～15°/S
0.1°～7°/S
±0.1°
实时回传
  		DC48V*1
DC12V*1
RS422*1
公共地线*1
RJ45*1[4芯百兆]		DC48V*1
RS422*1
公共地线*1
RJ45*1[4芯百兆]
JSA-EFPTZDU8990
90
-45°~45°
JSA-EFPTZDU89H70
70
0°~360°
-60°~60°
0.01°～15°/S
0.01°～7°/S
±0.05°
JSA-EFPTZDU89H90
90
-45°~45°
项目定制款
根据客户项目需求在标款的基础上做定个性化定制，定制范围包括角度、速度、进线、出线、软件功能等

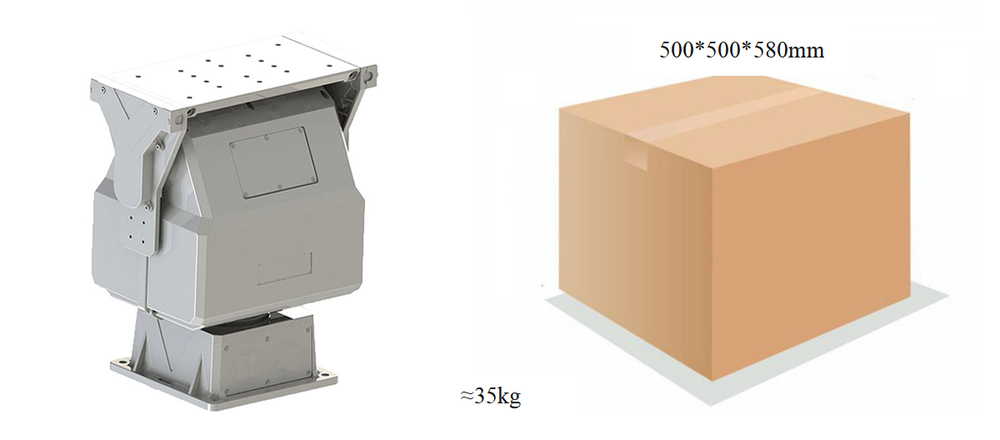

█ 物流包装信息


电动云台
